Les réseaux de chauffage et de refroidissement haute performance énergétique actuels, en particulier s’ils font appel à une configuration avec circuit primaire et secondaire (avec plusieurs circulateurs, ou des distributions différenciées, telles que pour le chauffage au sol ou les pompes à chaleur), nécessitent une conception hydraulique optimale et n’atteindront leurs performances nominales qu’avec des circuits exempts d’air et de boues.

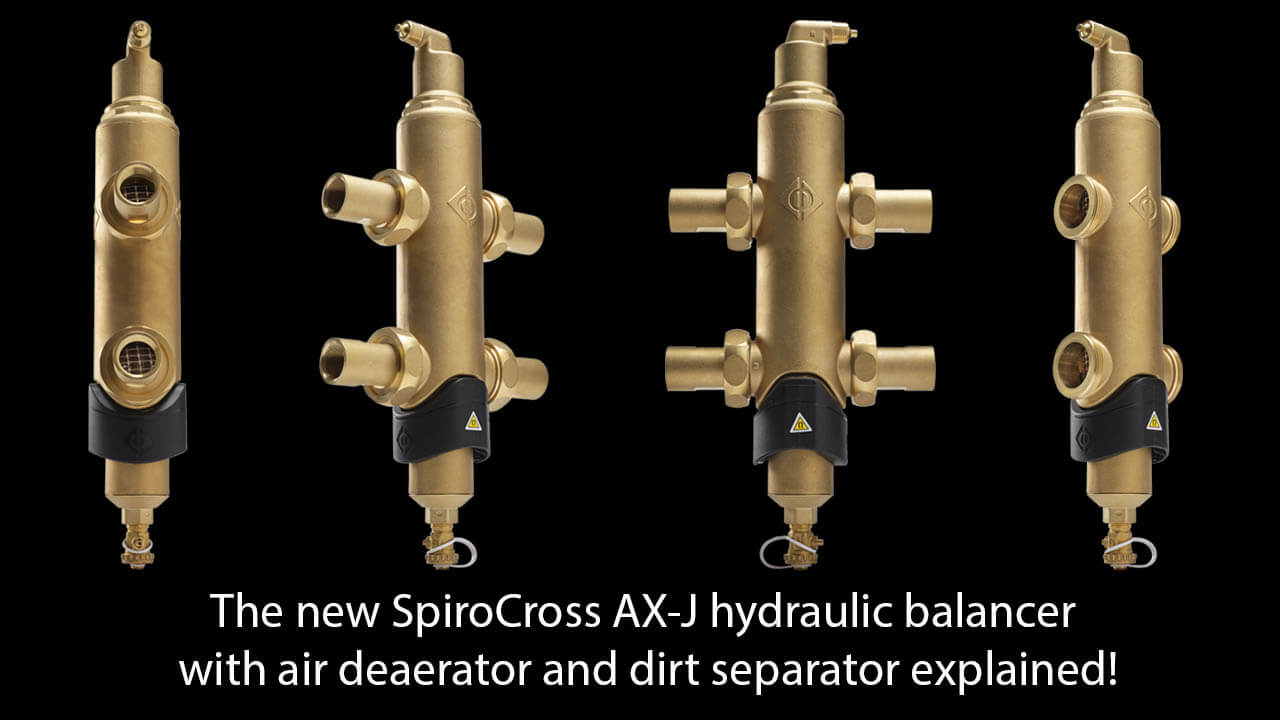

Pour cela, la gamme Spirotech SpiroCross AX-J associe le découplage hydraulique et la séparation de l'air et des particules (dont magnétiques). Le séparateur hydraulique (bouteille de mélange / de découplage) assure un point neutre et compense les différences de débit entre le circuit primaire (production) et le circuit secondaire (demande). Réunir ces 3 fonctions en 1 équipement unique permet des économies à l'achat. C’est aussi un gain de place en local technique, l’optimisation du confort et des consommation d’énergie, et des opérations de maintenance curative en moins.
La gamme SpiroCross AX-J a été développée pour les applications de petit collectif, le tertiaire de faible et moyenne puissance, ou les installations avec pompe à chaleur à basse température (par exemple grandes villas, les habitats jumelés et petites résidences, ou de petits immeubles en logement ou tertiaire). Les applications incluent le raccordement d’un générateur sur primaire alimentant plusieurs distributions indépendantes sur le secondaire (radiateur et chauffage par le sol, par exemple) où chaque réseau est un circuit actif (chacun disposant d’un circulateur dédié).

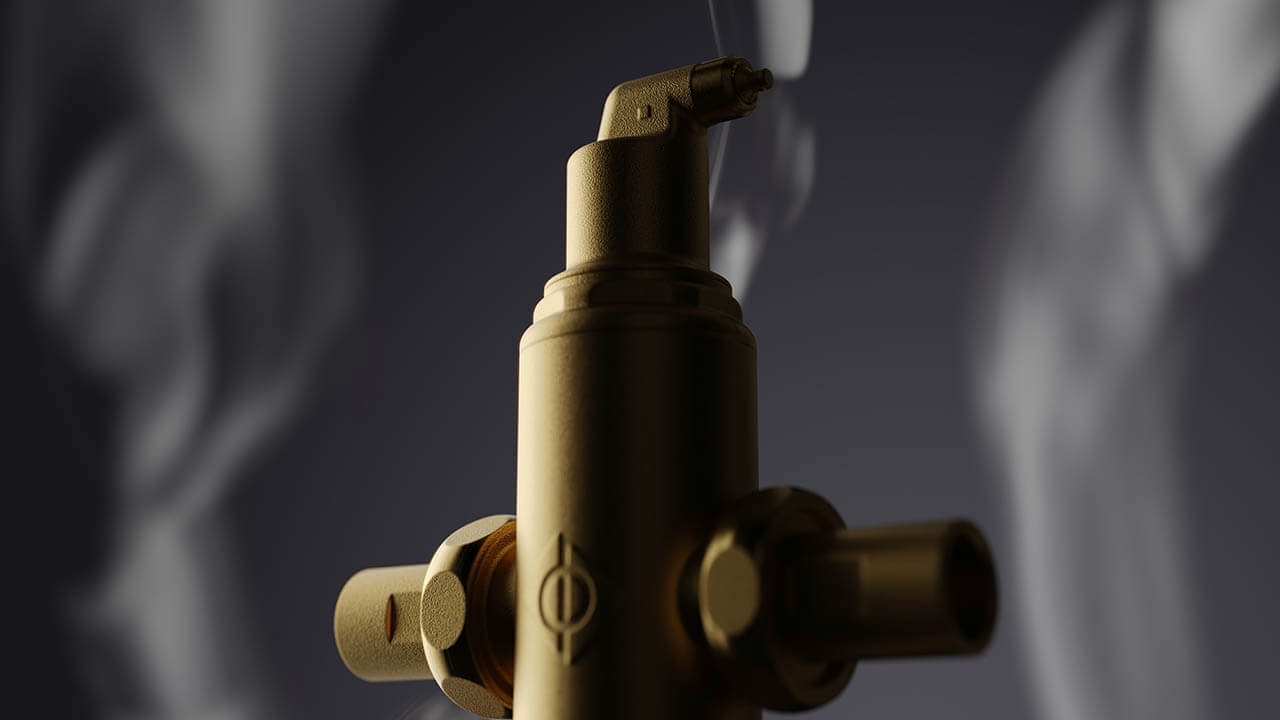

Le SpiroCross AX-J assure une répartition optimale du fluide, et innove en intégrant également une désaération performante (air & microbulles entrainées par le fluide) et une rétention efficace des boues et particules, magnétisables. Le tout réuni en un équipement unique compact.

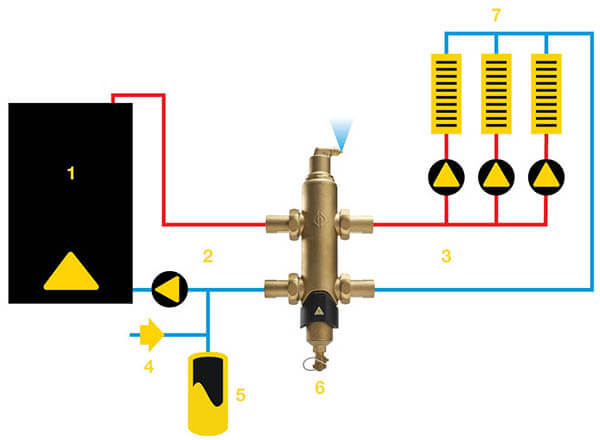

Le séparateur hydraulique SpiroCross AX-J s’installe entre la boucle primaire et la boucle secondaire (voir schéma). Pour garantir la meilleure efficacité de séparation de l'air, la température la plus élevée arrive aux connections supérieures (y compris dans le cas des applications de refroidissement). Comme pour toute installation hydraulique, le vase d'expansion à raccorder côté aspiration de la pompe ou du circulateur.
La pose se réalise sur une tuyauterie horizontale, avec la purgeur vers le haut. La tuyauterie supporte habituellement le poids du SpiroCross AX-J sans besoin de supportage spécifique. Il n’est pas besoin de prévoir de longueur de tuyauterie rectiligne avant ou après le SpiroCross AX-J.
Il n'y a pas de flèche directionnelle pour le départ ou le retour dans la bouteille. L'une ou l'autre connexion peut être utilisée pour l'entrée ou la sortie du flux. Le raccord fileté à la soupape du purgeur a été conçu pour faciliter le test de pression de l’équipement à l'air avant la mise en eau.
1 Générateur | 2 Circuit primaire | 3 Circuit secondaire | 4 Appoint d’eau |
5 Vase d'expansion | 6 SpiroCross AX-J | 7 Émetteurs
