Lors de la conception, de l'installation et de la maintenance d’un circuit CVC, certains basiques sont parfois négligés. La qualité de l’eau circulant dans le circuit par exemple, est déterminante. La dégradation du fluide peut entraîner une série de dysfonctionnements en cascade, compromettant l'efficacité énergétique du circuit et provoquant une usure prématurée des équipements.
Il en résulte des coûts d’exploitation excessifs, des charges plus importantes pour le(s) propriétaire(s), des complications et de l'inconfort pour l’utilisateur final. Le interventions sur les équipements se multiplient, le circuit peut necessiter un desembouage et des traitements, parfois récurrents, dans le but de stabiliser la qualité d'eau en circulation.
Eviter les interventions intempestives et maîtriser les coûts d'entretien
Un bon maintien de pression (vase d'expansion ou GMP) limite les entrées d’air, les fuites et la corrosion.
Vous souhaitez maitriser votre installation, vos plannings, et réduire les frais de maintenance ? Commencez par l’essentiel : le maintien de pression de votre installation. Car s’il est mal conçu, mal installé ou non-entretenu, les conséquences sont importantes, à la fois pour l'exploitant, le propriétaire et pour l'usager.
Que se passe-t-il en cas de pression insuffisante dans vos réseaux?
Les équipements sensibles (pompes, générateurs) ont du mal à fonctionner correctement, voire se mettent en défaut. Plus discret, dans les points hauts, on aspire de l’air via les purgeurs automatiques, mais aussi via des joints défectueux ou de petites fuites. Cet air provoquant alors :
- Corrosion, par l’action de l’oxygène sur les surfaces métalliques
- Formation de boues, due à la dégradation des matériaux
- Baisse des rendements, l'air et les boues freinant les échanges thermiques et les débits
- Entretien accru : rinçage, nettoyage, appoints fréquents
En cas de surpression, la soupape de sécurité s’ouvre, entraînant une perte d’eau et des appoints d'eau neuve, riche en gaz dissous et en minéraux..
Cela favorise la corrosion et dilue les traitements en place, donc la protection du circuit.
Une gamme de solutions
Chaque circuit a sa configuration spécifiques en terme de hauteur, pression et température, conception hydraulique, équipements... Le maintien de pression est donc idéalement à dimensionner au cas par cas.
De plus, la demande croissante en connectivité impose que les équipements puissent échanger des données entre eux. Cette interopérabilité optimise la gestion sur site et renforce la fiabilité de fonctionnement. C'est un incontournable dans les environnements complexes ou à enjeu de fiabilité et de performances.
Opter pour un groupe de maintien de pression, c'est maintenir une pression stable dans tout le réseau en permanence, et optimiser l'espace disponible dans votre local technique !
Notre groupes de maintien de pression pour l'habitat et le tertiaire
SpiroExpand PicoControl Kompakt
Le SiroExpand PicoControl (EPCK) est disponible en 6 versions monobloc, prémontés, avec des volumes de vases de 45 à 500 litres.
La plage de pression de fonctionnement s'étend jusqu'à 4,0 bars.
- Température maximale sur le départ réseau : 110 °C.
- Température maximale au point de raccordement : 70 C°
- Pression de service maximale (PN) : 6 bar
Le SpiroExpand PicoControl Kompakt est équipé d'une pompe et d'une vanne de décharge mécanique, qui gèrent la totalité du débit d'expansion.
En savoir plus sur le SpiroExpand PicoControl Kompakt (EPCK)
SpiroExpand MultiControl Kompakt
Le SpiroExpand MultiControl Kompakt (EMCK) se décline en 102 modèles monobloc, prémontés, avec des vases de 45 à 500L. Deux vases additionnels peuvant être raccordés pour tripler le volume d'expansion.
- Plage de pression de travail : 1,0 - 8,1 bar
- Volumes des vases 45, 75, 125, 300 ou 500 litres
- Puissance thermique maximale : 450 - 2 500 kW
- Température maximale au point de raccordement : 70°C (et plus, avec un vase intermédiaire).
- Température maximale admissible dans le système : 110 °C (avec lest)
- Pression de travail maximale (PN) : 10 bar
Le modèle SpiroExpand MultiControl Kompakt existe avec 1 pompe unique (SOLO: 1x 100% du débit d'expansion) ou 2 pompes (DUO: 2x 50%, ou Maxi: 2x100%) et 1 vanne de décharge mécanique.
Les modèles DUO et MAXI existent en version -TWIN avec 2 vannes de décharge (2x 100%), pour une redondance totale.
En savoir plus sur le SpiroExpand MultiControl Kompakt (EMCK)
SpiroExpand MultiControl Modular
Le SpiroExpand Multicontrol Modular (EMCM) propose 75 versions modulaires, avec 12 volumes de vases de 200 à 10 000 litres. Des vases additionnels pouvant être ajoutés pour gérer des volumes supérieurs ou des contraintes d'espace.
- Plage de pression de service : 2,0 – 16 bar
- Pression de service maximale (PN) : 16 bar
- Volume d’expansion maximal : 200 – n x 10 000 litres
- Puissance thermique maximale kilowatt : 450 – 100 000 kW
- Température maximale au point de raccordement : 70 °C (au delà avec vase intermédiaire)
- Température maximale admissible dans le système : 110 °C
Le SpiroExpand MultiControl Modular est disponible avec 1 (SOLO) ou 2 pompes (DUO 2x 50 % ou Maxi 2x 100 %) et 1 vanne de décharge mécanique. Les modèles DUO et MAXI exisent aussi avec 2 vannes de décharge (-TWIN, pour une redondance totale).
En savoir plus sur le SpiroExpand MultiControl Modular (EMCM)
SpiroExpand TopControl Modular
Le SpiroExpand TopContol Modular (ETCM) propose 25 versions modulaires avancées, à combiner avec nos vases d’expansion à pression atmosphérique (soupape de sécurité de 0,5 bar).
- Pression de service maximale (PN) : 23,5 bar
- Plusieurs protocoles de communication GTC disponibles
- Canalisations d'expansion et d'appoint automatique raccordables des deux côtés de l’appareil
- Niveau sonore réduit
Le SpiroExpand TopControl Modular est disponible avec 1 (SOLO) ou 2 pompes (DUO 2x 50% ou Maxi 2x 100%) et une vanne de décharge motorisée. Les modèles DUO et MAXI existent aussi avec 2 vannes de décharge (TWIN).
SpiroExpand MultiControl Cool
Le SpiroExpand Multicontrol Cool (EMCC) est disponible en 6 versions modulaires, avec 4 volumes de vase : 125, 200, 300 ou 500 litres. Possible extension par ajout de vases additionnels.
- La plage de pression de service s’étend de : 1,0 à 5,6 bar
- Température minimale au point de raccordement : jusqu’à -10 °C
- Température maximale admissible de l’installation : 110 °C
- Température maximale au point de raccordement : 70 °C
- Pression de service maximale (PN) : 10 bar
- Capacité du vases en acier inoxydable : 125 – n x 500 litres
- Matériaux résistants à la corrosion
- Appoint automatique pour fluides speciaux (option)
- Bac à condensats résistant à la corrosion
Fiche pour sélection de maintien de pression (GMP et vases statiques)
Vous avez un projet neuf ou de remplacement en maintien de pression ? Ce document rassemble les informations nécessaires au dimensionnement du systeme d’expansion en chauffage ou eau glacée (GMP ou vase statique).
Vous pouvez le télécharger ci-dessous. Renseignez-le et envoyez-le à : info@spirotech.fr
Nous vous contacterons au plus vite pour échanger sur votre projet.
Mise à jour du logiciel de l’unité de contrôle SpiroExpand
Une mise à jour est une intervention sensible. Réaliser cette opération sans risque pour votre équipement ni perdre les paramètres réglés demande une bonne maîtrise. Ainsi, notez que les mises à jour logicielles ne doivent être effectuées que par le Service Technique du fabricant ou par des stations techniques agréées (entreprises partenaires et prestataires de service formés à nos équipements). Dans le cas contraire, tout dommage direct ou non-conformité ne saurait être couvert par la garantie constructeur.
Un dégazage optimal permet d’éviter de nombreux problèmes
Le dégazage des réseaux fait partie des bonnes pratiques, en chauffage comme en eau glacée. Il est souvent imposé, et les directives VDI 4708 et 2035-2 le citent.
Les groupes de maintien de pression EMCK, EMCM, ETCM et EMCC disposent d'une fonction de dégazage à pression atmosphérique.
Pour un dégazage poussé de vos réseaux, ou lorsque les températures de fonctionnement ne permettent pas d'y recourir, une centrale de dégazage automatique par tirage au vide est une solution optimale. En particulier sur circuits à basse température, à pression statique élévée, ou si les entrées d'air ne sont pas maitrisées sur le site.
Plus d’informations sur le dégazage optimal
Notre gamme de dégazeurs sous vide Notre gamme de séparateurs d’air à microbulles
Schémas de raccordement type (GMP SpiroExpand + centrale de dégazage)
Ci-dessous, vous trouverez 2 schémas de raccordement pour nos groupes de maintien de presssion SpiroExpand - ici avec un modèle MultiControl Kompakt (EMCK) version Solo - en combinaison avec une centrale de dégazage automatique SpiroVent Superior :
- SpiroVent Superior S400 et
- SpiroVent Superior S600.
Un séparateur de boues SpiroTrap avec aimant a été intégré. Il permet d'évacuer les boues et particules magnétisables pour protéger le réseau et préserver la qualité de l'eau.

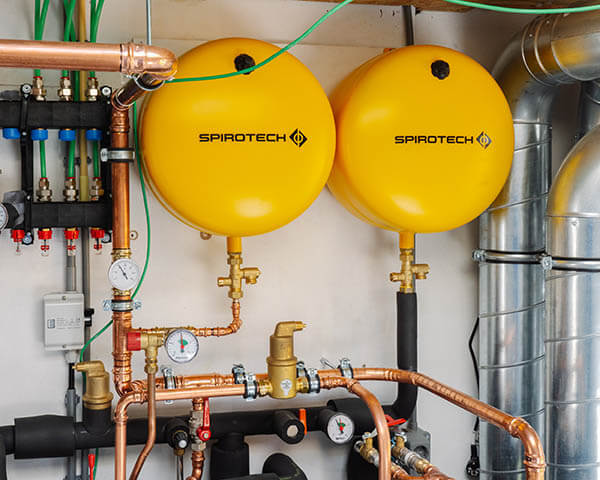

Vases d’expansion statiques
Grâce à cette gamme de vases à vessie, la pression du réseau est maintenue de manière « passive » grâce à la contre-pression exercée sur la membrane par un coussin d’air (pression de gonflage usine, effectuée à l’azote).
Nous disposons d'une large de gamme de modèles avec vessie en butyle et conception robuste, pour la sécurité et le fonctionnement optimal de vos réseaux.
Un vase statique gère l'expansion de l'eau du réseau lors des variations de température. Il maintient la pression dans la plage de fonctionnement en tout point du réseau. En évitant de déclencher les soupapes ou les fuites aux purgeurs, il limite les appoints appoints d'eau.
Contrairement aux groupes de maintien de pression à pompe, il ne gère pas le remplissage automatique. Cela étant parfois exigé sur certains réseaux, nous conseillons l’installation d’une centrale de dégazage automatique SpiroVent Superior, qui dispose de cette option. Elle fournira le réseau en eau d’appoint préalablement dégazée, pour éviter tout désordre ultérieur.
Avec une bonne maitrise de la pression dans le réseau, un dégazage efficace, et des apports d'eau d'appoint limités, vous bénéficiez d'installation fiables et performantes, dans le respect des bonnes pratiques professionnelles.
