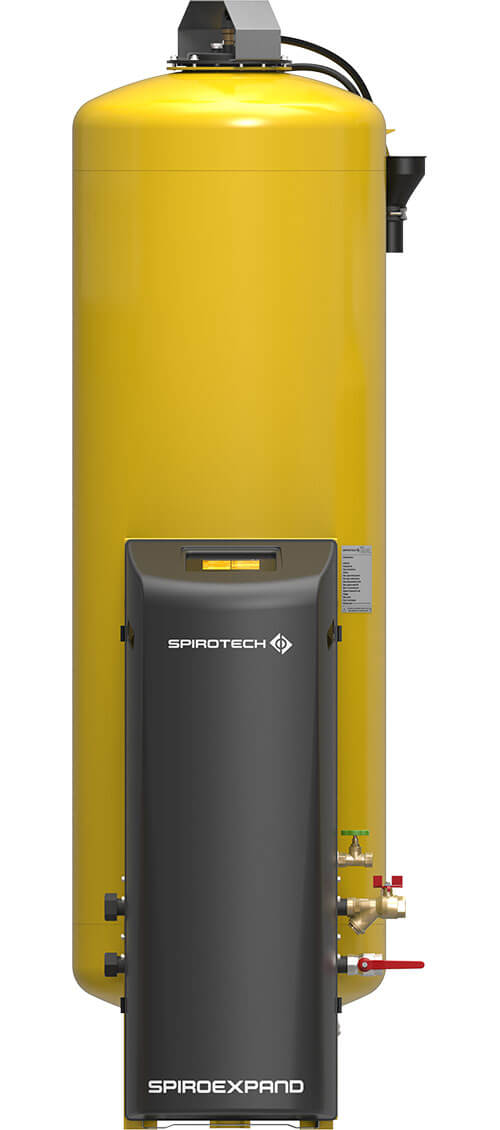

SpiroExpand MultiControl Kompakt EMCK
La série SpiroExpand MultiControl Kompakt est un système d’expansion et de maintien de la pression dans un design compact. Le vase d’expansion sans pression (avec soupape de sécurité de 0,5 bar) est fixé à l’unité de commande et, contrairement aux vases d’expansion à membrane, peut fonctionner avec une capacité de réservoir de 100 % ! L’eau du système et l’atmosphère sont séparées l’une de l’autre dans le vase d’expansion par une membrane remplaçable de haute qualité.
Avec les trois systèmes MultiControl Kompakt et la plage de pression de service et le débit étendus de série, par rapport au PicoControl, une gamme d’applications encore plus large s’ouvre :
- Solo : système de pompe unique, pompe et soupape de trop-plein conçus pour 100 % du volume d’expansion.
- Duo : système à double pompe, les pompes transportent en parallèle, ce qui permet d’obtenir un débit volumique plus important. La soupape de trop-plein est conçue pour ce débit volumique.
- Maxi : système à double pompe, les pompes et la soupape de trop-plein sont conçues pour 100 % du volume d’expansion. La 2ème pompe sert de secours (fail-safe).
Les systèmes Duo et Maxi ont également l’option d’un système à double vanne (Twin), deux vannes de trop-plein conçues pour 100 % du débit volumique d’expansion.
Le MultiControl Compact EMCK est disponible dans les combinaisons suivantes avec une capacité nominale de 45, 75, 125, 200, 300 ou 500 litres :
- MCK-S
- MCK-D
- MCK-D twin
- MCK-M
- MCK-M twin
Tous les systèmes EMCK sont disponibles avec une pression aérienne utilisable de 4,0, 5,6, 6,6 ou 8,1 bars.
Par exemple, l’EMCK-D125-6.6 Twin est un MultiControl Compact doté d’un système de pompe double (DUO) et d’une capacité nominale de 125 litres. La pression de service supérieure est de 6,6 bars et le système est équipé d’un système à double vanne (Twin).
Avantages du SpiroExpand MultiControl Kompakt
- Déjà dans la configuration de base, quatre contacts de signal libres de potentiel (défaut, avertissement, réapprovisionnement actif, fonction de l’appareil activée) sont disponibles !
- La construction autoportante et le boîtier assurent une transmission sonore la plus faible possible.
- Les connexions pour l’intégration dans le système sont situées des deux côtés de l’appareil.
- De plus, des mesures de surveillance étendues et l’utilisation éventuelle de navires de ballast EV qui en résulte permettent désormais une utilisation dans des systèmes avec une température de sécurité allant jusqu’à 110 °C !
- La fonction de dégazage automatique* est installée en standard et est basée sur le principe du dégazage à basse pression (dégazage par paliers de pression) selon le principe physique d’Henry.
Conception d’installations de chauffage et de refroidissement
Les appareils SpiroExpand MultiControl Kompakt sont conçus pour capturer le volume de détente et maintenir une pression constante dans les systèmes fermés de chauffage à eau chaude, de climatisation et de réfrigération conformément à la norme DIN EN 12828.
Notre gamme de systèmes d’expansion SpiroExpand MultiControl Kompakt
Mise à jour du logiciel de l’unité de contrôle SpiroExpand
Une mise à jour est une intervention sensible. Réaliser cette opération sans risque pour votre équipement ni perdre les paramètres réglés demande une bonne maîtrise. Ainsi, notez que les mises à jour logicielles ne doivent être effectuées que par le Service Technique du fabricant ou par des stations techniques agréées (entreprises partenaires et prestataires de service formés à nos équipements). Dans le cas contraire, tout dommage direct ou non-conformité ne saurait être couvert par la garantie constructeur.
* Dégazage optimal avec un dégazeur sous vide ou une dégazeur à microbulles
Compte tenu des directives VDI4708 et VDI2035, Spirotech recommande l’utilisation d’une dégazeurs à microbulles ou d’un dégazeur sous vide pour assurer un dégazage optimal des systèmes de chauffage et de refroidissement.
